拿到一张手机内部结构图，更先应该关注哪里？

把图放大后，**更先锁定电池与主板的位置**。这两块面积更大、排线最密，是所有功能的能量与运算中心。顺着电池边缘往上看，通常能发现一条**黑色或银色的金属屏蔽罩**，下面就是SoC与内存的叠层封装。再往两侧扫，会看见摄像头模组、振动马达、扬声器依次排布。只要先抓住这五个“地标”，整张图就不会迷路。

拆机后各零件名称与功能速查

• 主板（Mainboard）：集成CPU、GPU、基带、电源管理IC，是手机的“大脑”。
• 电池（Li-ion Battery）：提供3.7-4.45V工作电压，容量单位mAh。
• 屏幕总成（Display Assembly）：包含OLED面板、触控层、偏光片与支架。
• 摄像头模组（Camera Module）：分主摄、广角、长焦，带OIS的会有铜线线圈。
• 振动马达（Taptic Engine）：线性马达比转子马达更薄，响应更快。
• 扬声器（Speaker Box）：通常与底部麦克风共用音腔，提升低频。
• 副板（Sub-board）：连接充电口、SIM卡槽、天线弹片。
• 散热系统（Vapor Chamber + Graphite Sheet）：均热板+多层石墨片，防止SoC降频。

为什么同一张结构图，不同品牌标注差异巨大？

苹果喜欢把**主板做成“L”形**，双层堆叠，节省纵向空间；而安卓旗舰更常见**“长条形”主板**，把摄像头放在最顶端，给电池让出整块矩形区域。华为Mate系列会在电池下方额外塞入**NFC线圈与无线充电线圈**，三星则把毫米波天线模组放在边框四周。看懂品牌的设计语言，就能预测零件位置。

从结构图判断维修难度的三个技巧

1. 看螺丝种类

如果图上出现**五角螺丝、Y型螺丝、三角螺丝**混合，意味着拆机需要至少三种螺丝刀，难度直接上升。

2. 数排线数量

屏幕排线、指纹排线、摄像头排线、按键排线……**超过五条以上**就要做好分层拆装的准备，稍一用力就可能撕裂。

3. 查胶条位置

电池四周若有**黑色拉胶**标注，说明可以无损抽出；若用**红色易拉胶**，则必须加热到80℃左右才能软化。

一张图里隐藏的5个冷门知识点

1. 气压计藏在扬声器旁边：用于检测海拔，外观像一颗芝麻粒。
2. 激光对焦传感器与ToF共用开孔：节省前面板空间，提升暗光对焦速度。
3. 听筒同时是第二扬声器：通过导管把声音导向底部，实现立体声。
4. 侧边指纹其实是电容式按键**与**电源键二合一**。
5. 5G天线数量≥8根：图中会用不同颜色标注Sub-6与毫米波频段。

---

新手最容易混淆的三组零件

主板 vs 副板

主板靠近摄像头，副板靠近充电口；副板上通常只有Type-C接口与麦克风。

石墨片 vs 散热铜箔

石墨片呈黑色、可弯曲；铜箔亮银色、更硬，用于局部导热。

线性马达 vs 转子马达

线性马达是扁平方块，转子马达是圆柱体，后者多见于千元机。

---

如何通过结构图估算手机厚度？

把图放大到1:1比例，**测量电池厚度**（通常3.5-4.5mm），再加上**屏幕模组0.9-1.2mm**、**后盖玻璃0.55-0.75mm**，误差可控制在±0.2mm。若图上标有**“VC均热板”**，需额外加0.3mm。苹果为了做薄，会把SIM卡槽做成**双面nano-SIM**结构，节省0.1mm。

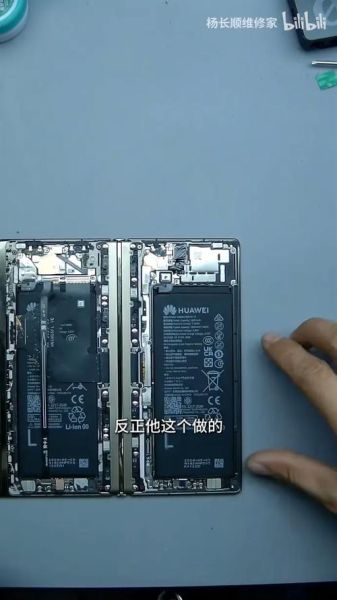

（图片来源 *** ，侵删）

---

拆机后装不回去？三步找回“失踪”零件

1. 拍照留档：每拆一层就拍一张，螺丝按位置摆好。
2. 对照结构图编号：官方维修手册会在图上给每个螺丝孔标号，如“P00”、“S01”。
3. 用磁铁托盘分类：长螺丝、短螺丝、金属垫片分开放，避免混淆。

---

未来手机结构图可能出现的三大变化

随着**固态电池**商用，厚度有望再减0.5mm，电池形状也会从矩形变“L”形，充分利用边角空间。
**屏下摄像头**普及后，前置模组将消失，结构图上会多一个“透明像素区域”标注。
**卫星通信模块**会占据顶部边框，天线阵列像“梳子”一样密集排列，图上用淡蓝色示意。

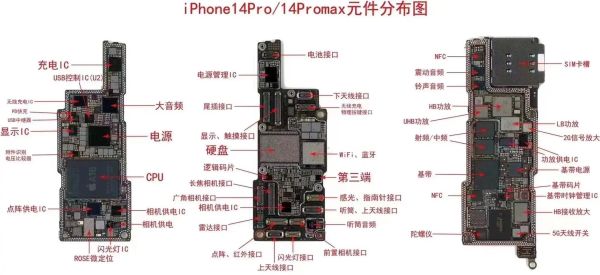

（图片来源 *** ，侵删）
